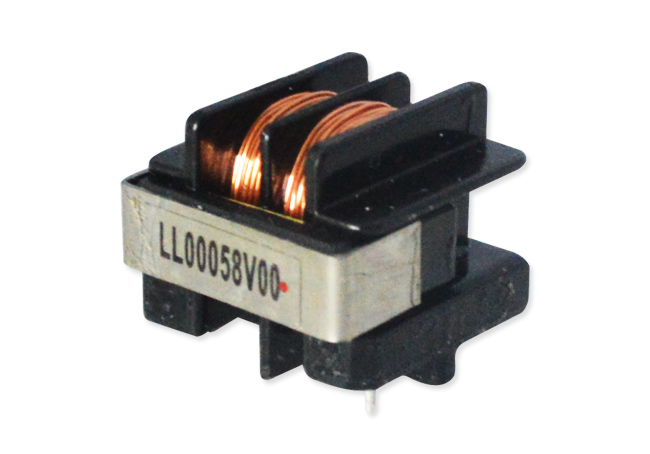

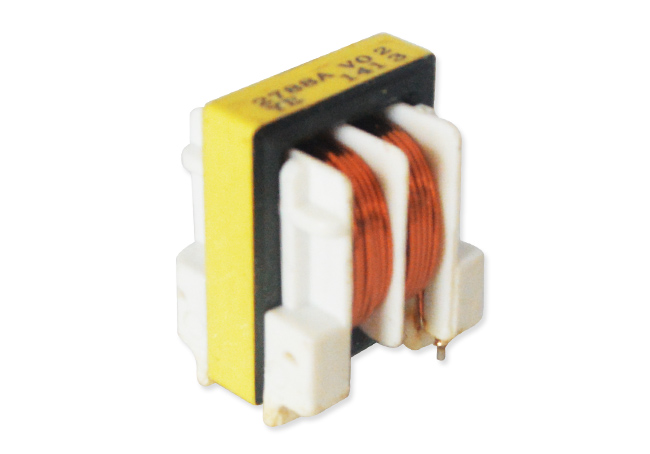

共模電感濾波器電路，La、LB為共模電感線圈。兩個線圈繞在同一鐵芯上，匝數和相位相同。這樣，當電路中的正常電流流過共模電感時，電流在同相繞組電感線圈中產生反向磁場，相互抵消。此時，正常信號電流主要受線圈電阻和漏感引起的少量阻尼的影響；當有共模電流流過線圈時，由于共模電流的各向同性，線圈內會(huì )產生同向磁場，這將增加線圈的感應電抗，使線圈表現出高阻抗并產生強烈的阻尼效應，從而衰減共模電流，達到濾波的目的。實際上，如果濾波電路的一端連接到干擾源，另一端連接到受干擾設備，則形成兩組低通濾波器，可以將線路上的共模EMI信號控制在很低的水平。該電路不僅能抑制外部的EMI信號，而且能對線路本身產生的EMI信號進行衰減，有效地減少了EMI干擾的強度。
對于理想電感模型，當線圈繞制時，所有磁通都集中在線圈的中心。但一般情況下，線圈繞線不全或繞得不緊，會(huì )造成漏磁。共模電感有兩個繞組，它們之間有相當大的間隙，這將導致漏磁，形成差模電感。因此，共模電感器還具有衰減差模干擾的能力。在濾波器的設計中，我們也可以使用漏感。例如，在共模濾波器中，只安裝一個共模電感，利用共模電感的漏感產生適量的差模電感來抑制差模電流。有時需要增加共模扼流圈的漏感，增大差模電感，以達到更好的濾波效果。
